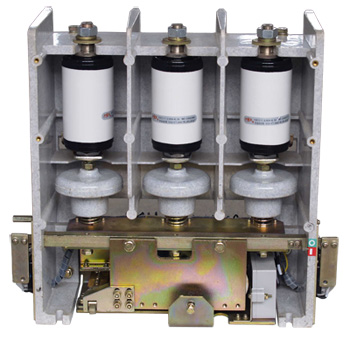

24K斷路器的操作結構主要有三種類型：電磁操作結構、彈簧操作結構及永磁操作結構。24K斷路器的電磁操作結構由一個電磁線圈和鐵心，加上分閘彈簧和必要的機械鎖扣系統組成，結構簡單、零件數少、24K斷路器工作可靠、制造成本低。

同時24K斷路器螺管電磁鐵的特性容易滿足24K斷路器合閘反力特性的要求。24K斷路器的缺點是合閘線圈消耗的功率太大，因而要求配用昂貴的蓄電池，加上電磁機構的結構笨重，動作時間較長。24K斷路器電磁結構出現最早，但目前用量趨于減少。

24K斷路器的彈簧操作結構由彈簧貯存分合閘所需的所有能量，并通過凸輪機構和四連桿機構推動真空滅弧室觸頭動作。其分合閘速度不受電源電壓波動的影響，相當穩定，通過調整彈簧的壓力能夠獲得滿足要求的分合閘速度。其缺點是機械零件多(達160多個)，零件的材質、加工精度和裝配精度都直接影響結構的可靠性。

24K斷路器彈簧結構的特性基本上就是儲能彈簧的釋能下降特性，為改善24K斷路器的匹配，設計中采用四連桿機構和凸輪機構來進行特性改變。目前彈簧結構技術已經成熟，因此用量較大。
